На примере фотоаппарата «Зенит» рассмотрим устройство и принцип действия зеркального видоискателя. В окуляре 4 (рис. 2.35) видно изображение, проходящее через объектив 1 аппарата, отраженное от зеркала 2, прошедшее поверхность плосковыпуклой линзы и преломленное через призму 3. Такая оптическая система дает прямое, необращенное и несколько увеличенное изображение снимаемого объекта.
Конструкция «моргающего» зеркала создает эффект постоянного наблюдения за снимаемым объектом.
Наводка на резкость у аппаратов с зеркальным видоискателем производится по матовому стеклу. В некоторых случаях точная наводка на резкость по всему полю кадра затруднительна (плохие погодные условия, оптические недостатки зрения, применение длиннофокусных объективов и др.). С целью улучшения качества наводки на резкость в последних моделях зеркальных фотоаппаратов («КиевбС», «Салют», «Киев10» и др.) в центральной части матового стекла конструируется клиновое устройство или пластинка микрорастра. Они обеспечивают более точную наводку на резкость, особенно в процессе репортажной съемки быстро меняющихся (движущихся) объектов.
Клиновое устройство состоит из двух клиновидных пластинок, установленных в специальном углублении матового стекла (рис. 2.38). При наблюдении через видоискатель клиновое устройство расчленяет изображение по горизонтали на две половины. Для получения резкого изображения снимаемого объекта необходимо вращением объектива добиться совмещения вертикальных линий объекта, разделенных горизонтальной линией (рис. 2.39).

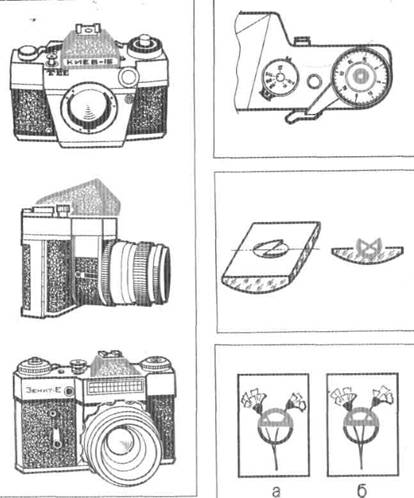

Рис. 2.36.Характерные признаки фотоаппаратов с зеркальным видоискателем
Рис. 2.37. Кнопка (рычаг) спуска затвора
Рис. 2.38. Конструкция клинового устройства
Рис. 2.39. Наводка на резкость с помощью клинового устройства:
а — не резко; б — резко
